石墨匣缽液壓機是一種專門用于壓制耐火材料匣缽成型專用的壓力機設備，機身結構為四梁四柱式液壓機，特殊模架，實現各種不同匣缽的成型工藝。成品外觀漂亮，密度高，均勻性好。采用PLC控制系統，800噸石墨匣缽液壓機(五梁四柱)壓制匣缽制品專用設備運行速度可調，柔性好，精度高，效率高。山東威力重工會根據匣缽的材質、尺寸打造不同噸位的液壓機。文中這款是公司剛為客戶設計定做的一款800噸五梁四柱石墨匣缽液壓機，目前車間工人已經安裝生產完成，那么，想不想知道，這題800噸石墨匣缽液壓機(五梁四柱)是如何安裝制造的呢？

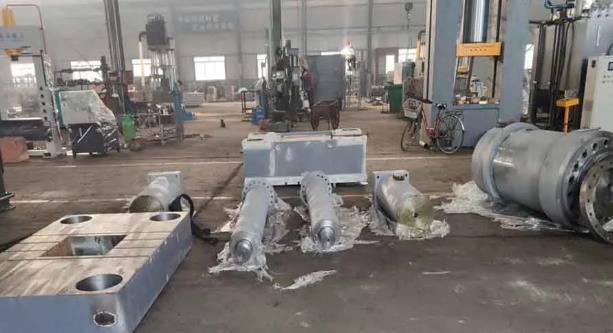

800噸石墨匣缽液壓機組成部件
800噸石墨匣缽液壓機(五梁四柱)由機座、下橫梁、活動橫梁、上橫梁、立柱、工作油缸組成，其安裝順序是：機座→下橫梁→立柱→活動橫梁→工作缸和主柱塞→上橫梁。具體的安裝步驟如下：
1、將模具放在工作臺上，然后將可移動的工作臺也放在上面。將立柱插入滑塊和工作臺上的四個孔中，然后安裝電源機構和電柜并制作水平儀，將地腳螺絲固定在地面上。
2、在此期間，將800噸石墨匣缽液壓機(五梁四柱)主缸和上梁懸掛并放入柱中，阻塞主缸的活塞，以防止活塞掉落并在完成安裝工作時發生意外，擰緊螺母，然后拍下緊固件。
3、根據外形圖、液壓理論圖、電氣理論圖等連接官道、電路、行程限位裝置等，將適量的油注入清洗槽，推薦油量約為1200L。具體多少可咨詢公司張經理：183-0637-0898
4、擰開泵的油閥，注油充滿，以泵內的空氣，并松開調壓閥(閥)的手柄，到目前為止，幾乎所有的機器檢測準備工作都已到位。
5、上電啟動800噸石墨匣缽液壓機(五梁四柱)電機，其轉向應符合規格，否則，更換電源接頭，正式啟動電機，讓油檔次無負載運行。
6、將開關轉到“調整”位置，按下按鈕SB8，讓主活塞向下運動，活塞頭須正確地插入滑塊的定位孔，然后在活塞和滑塊之間安裝連接螺母，留出3—5MM的間隙連接法蘭，調節壓力閥，使主缸內壓力增加到5MPa，用扳手將連接螺母固定在壓力保持狀態。
7、按下SB9按鈕讓滑塊向后沖程，將兩個壓力測試板放在工作臺上，板的中心位于活塞桿下方;試驗板尺寸F320*650(MM)，上下應平行，平行度誤差不于0.02/500MM，板應承受500T以上的壓力，然后調整滑塊與工作臺之間的平行度和垂直度，固定上梁和緊固螺母。
8、在加載條件下測試，參見液壓理論圖，調節后閥壓力，直到滑塊不會在任何位置滑動，并注意壓力不能太大，主缸的上腔壓力小于1MPa時慢慢下降。壓力范圍控制在5MPa—25MPa之間，即從80T到500T分為三次。

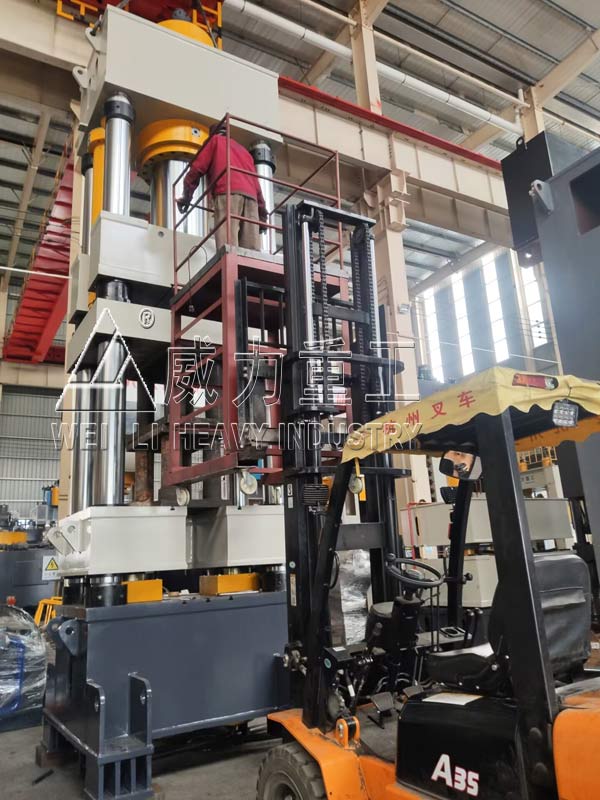

初步完成的800噸五梁四柱石墨匣缽液壓機
800噸石墨匣缽液壓機(五梁四柱)做好以后整機外形非常高大，所以機器的底下部分要下沉到地面以下才好方便操作運行，所以客戶在定好機器以后就要著手準備打地基了，液壓機廠家給用戶提供地基圖紙，施工部門要嚴格按照地基圖上標識的尺寸打地基。液壓機做好了以后需要拆機發貨的，具體分成以下幾部分：上梁、滑梁、工作臺、立柱、移動滑板、油箱泵站、油缸、充液箱、電氣柜和各種油管子等，根據機身的大小，可整機發貨也可拆裝發貨。
貨到以后800噸石墨匣缽液壓機廠家安排安裝調試技術人員去用戶現場安裝調試機器，機器安裝好以后再把模具安裝上就可以試運行機器了，整個安裝過程需要4天的時間完成，所以客戶需要提前規劃?rùn)C(jī)器的事情，這樣出才能來得急生產制造出合適的石墨匣缽。
山東威力重工設計生產的800噸石墨匣缽液壓機采用五梁四柱的結構形式，機器主缸采用單個活塞缸實現，下頂缸噸位為160噸，機身兩側還裝有兩個80噸的脫模缸，模具裝在中間兩個橫梁里面，機器的開口高度特別高，整臺機器的高度是6-7米左右，所以購買這種機器的客戶朋友都需要根據廠家提供的地基圖提前打好地基，安裝的時候工作臺以下都要在地面以下，方便使用操作機器。液壓機系統采用采用伺服系統和PLC可編程控制器及觸摸屏控制，按鈕和信號燈采用國產名牌。 電氣系統動力電路為380V、50HZ，本機具有停機保壓功能，液壓機附帶移動按鈕站，位置根據雙方確認的地基圖布線。

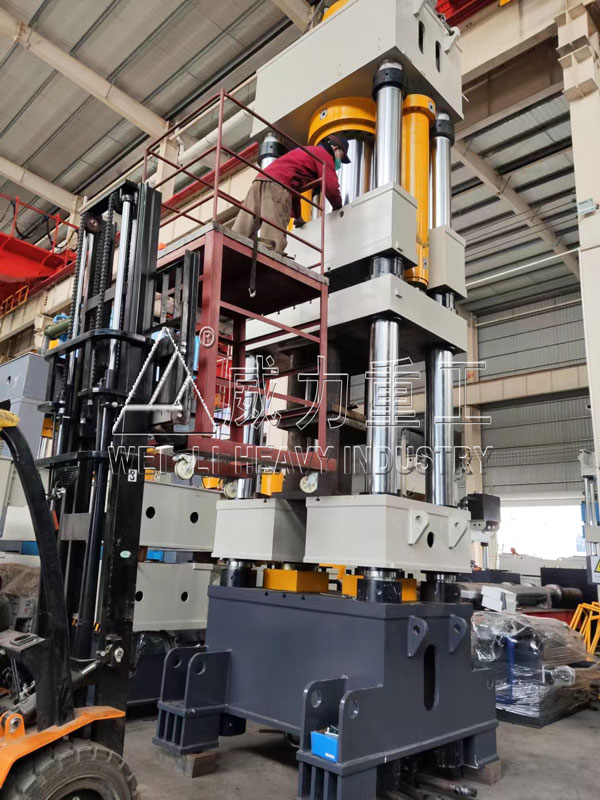

800噸石墨匣缽液壓機安裝完成
800噸石墨匣缽液壓機(五梁四柱)廠家質保及售后服務：
1、800噸石墨匣缽液壓機(五梁四柱)分主機和液壓控制兩部分裝運，隨機出廠的有使用說明書、裝箱單機附件.
2、供方提供符合標準的、并且是先進的和安全可靠的優質設備和服務，以滿足需方要求。
3、供方義務提供技術咨詢、培訓人員等服務。
4、800噸石墨匣缽液壓機(五梁四柱)質保期限12個月，時間從終驗收之日起計算，“質保”期內非操作不當出現質量問題，供方接到需方，知立即做出回應，電話解決不了派人24小時到達需方廠內處理解決。
5、質保期過后繼續對800噸石墨匣缽液壓機(五梁四柱)進行服務，以?xún)?yōu)惠價收取材料零件費用。

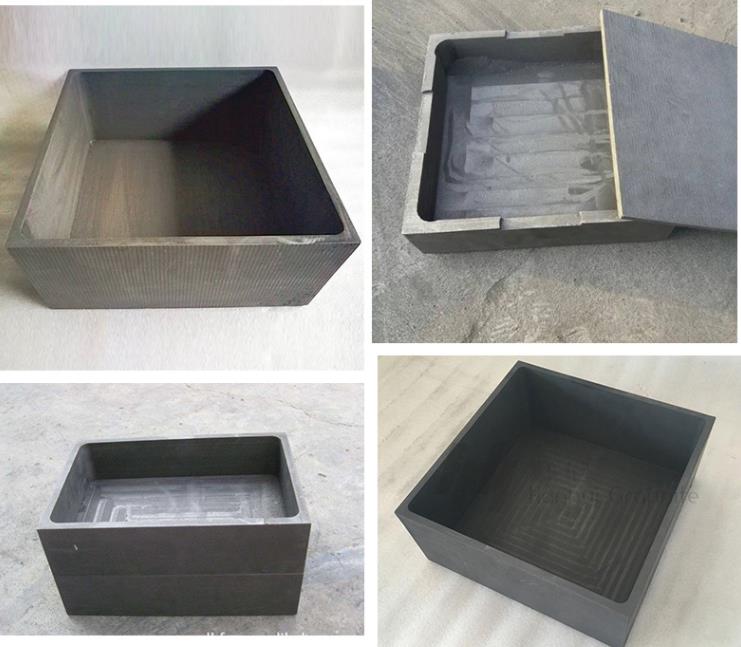

更換模具，可壓制多種石墨匣缽
