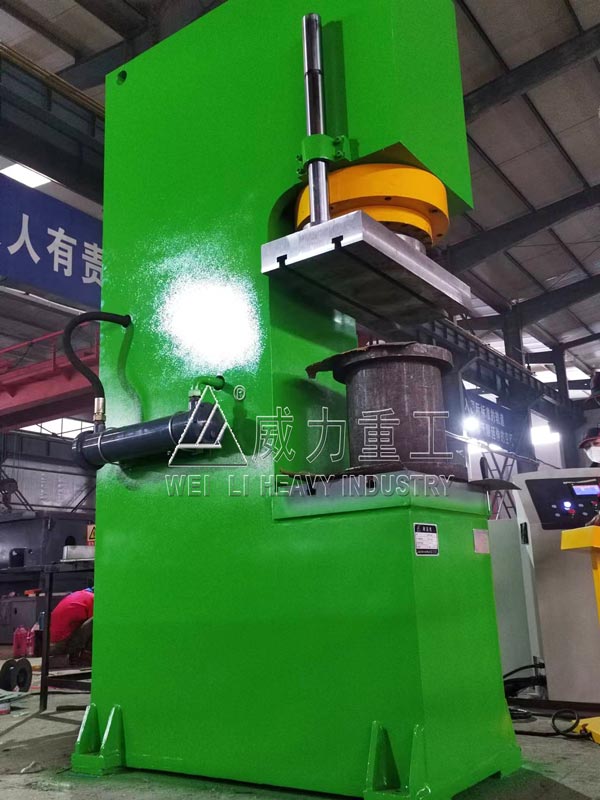

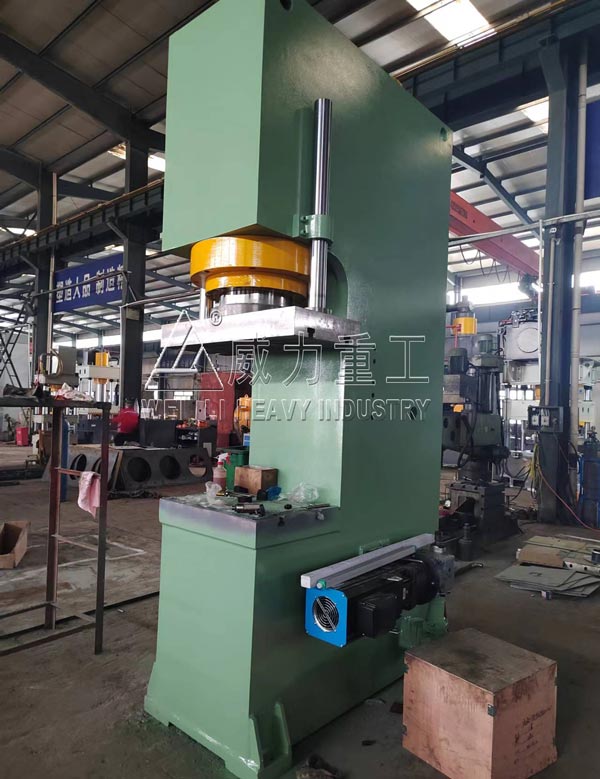

315噸單柱液壓機也稱為315噸單臂液壓機、315噸C型壓力機，型號為YW41-315T，是山東威力重工液壓機系列產品產品之一，開式C型結構機身設計，具有獨立的動力機構及電氣系統，并采用按鈕集中控制，工藝動作采用PLC控制，可實現調整、半自動兩種操作方式。適用于可塑性材料的的校正、校直、折彎、壓裝等工藝動作。文中公司設計生產的這款315噸單柱液壓機主要用于新能源汽車配件沖壓件用，除此以外，山東威力重工還可根據工件需要，設計定做四柱式新能源汽車配件液壓機、框架式新能源汽車配件液壓機、龍門式、臥式等多種結構的液壓機。
315噸單柱液壓機(新能源汽車配件生產用)組成結構：
1、315噸單柱液壓機(新能源汽車配件生產用）采用單柱整體式結構，采用優質鋼板焊接平整無殘次。機身由工作臺、支座、上橫粱通過拉桿組成一“C”型承載框架；保證壓機材料用量、焊接用量，確保315噸單柱液壓機具有足夠的安全強度和剛度。所有大件焊接均采用氣體保護焊，保證了焊接質量；焊接后均采用高溫退火處理消除焊接變形和應力處理。

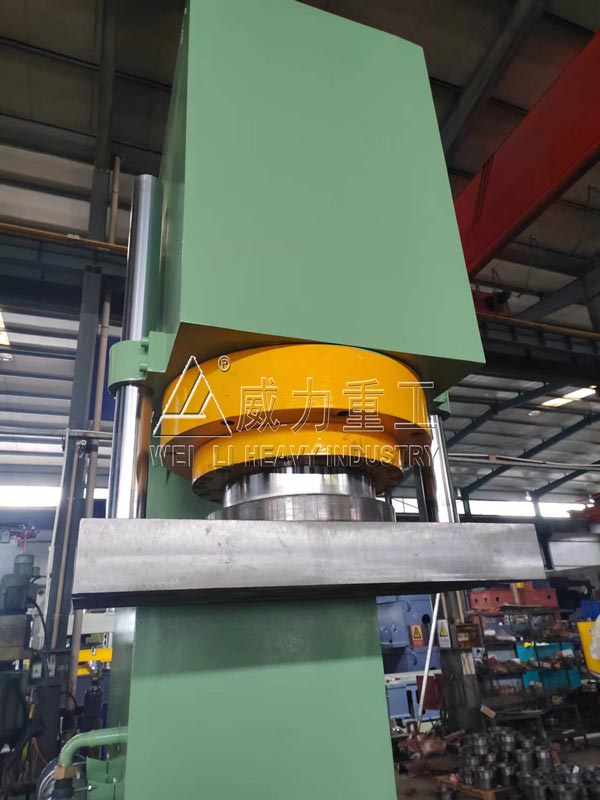

2、滑塊安裝在油缸下端面，采用四根導柱為導向作上下移動，導向柱的外表面淬火處理。
3、315噸單柱液壓機主缸采用單缸結構，主缸缸體通過法蘭與上橫梁連接，活（柱）塞桿與滑塊連接。各油缸缸體均采用優質碳素鋼，以保證材質的均勻性。活塞缸內壁采用強滾壓處理；活（柱）塞桿均經過表面硬化處理。油缸主密封均采用進口材料密封元件，密封可靠，使用壽命長。
4、315噸單柱液壓機(新能源汽車配件生產用）工作臺上平面與滑塊下平面上均加工有T形槽，T形槽尺寸和位置按標準生產，以便于用戶模具安裝。

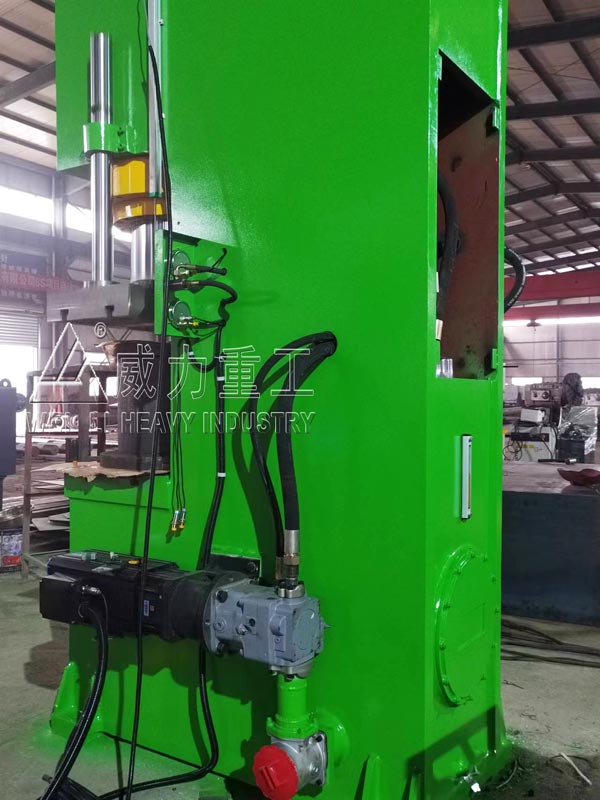

5、液壓系統：壓動力系統由動力控制系統、各種閥和液壓操縱箱等組成，對主機提供動力并實現對主機的控制。液壓系統置于機身頂部。
6、電氣控制系統：電氣系統分動力部分和控制部分。動力部分：控制總電源及各部電機的起停及保護開關。大功率電機啟動采用星三角降壓依次啟動,對電網的沖擊小，抗干擾能力強。
7、控制部分：分主控制臺和移動按鈕站。主控制臺可完成315噸單柱液壓機(新能源汽車配件生產用）的全部動作的控制操作，電器箱具有良好的密封性，能有效的防止灰塵侵入。主控制臺設有主機各部分動作的操作按鈕和功能轉換開關、電機的起停、報警、監視顯示等，隨時掌握315噸單柱液壓機(新能源汽車配件生產用）的工作狀況。移動按鈕站用于設備半自動操作方式，設有雙手壓制按鈕和急停按鈕等。
8、安全保護：
（1）、靜止及急停按鈕: 要求發生異常時按“靜止”按鈕, 315噸單柱液壓機(新能源汽車配件生產用）工作全部停止,按“急停”按鈕,包括電機均停止運行。
（2）、超載保護：液壓系統設有過載保護裝置（安全閥），確保315噸單柱液壓機(新能源汽車配件生產用）不會超載工作而損壞壓機，當油壓超過設定值（可調）時自動溢流排油。
（3）、液壓支撐保險系統：滑塊可在任意位置靜止。
315噸單柱液壓機(新能源汽車配件生產用）的性能特點：
1、該系列產品液壓系統為系統壓力，與常見的液壓機廠家一致，而控制電源外接三相AC380V 50HZ或三相AC220 60HZ交流電。
2、315噸單柱液壓機(新能源汽車配件生產用）以液壓油為傳動介質，選用專業的字母缸液壓機控制回路，溫度低，空白行速率在150mm/秒以上，工進速度在30mm/秒左右；
3、選用總體電焊焊接的牢固開啟式構造，使整體機身保持良好的剛度，與框架式液壓機的強度一致，與此同時具有最方便快捷的使用室內空間；
4、可自主調節工作壓力、行程安排、試壓時間、合閉相對高度，實際操作便捷；
5、315噸單柱液壓機(新能源汽車配件生產用）具備自行計算作用，還可配置測力計顯示屏、智能溫控器，是一種新型數控液壓機。
6、工藝選擇：
定壓：下行-壓制達到壓力表壓力-自動回程-回程距離通過時間設定。
定程：下行-壓制達到接近開關-自動回程-回程到上限位開關。
7、計算機優化直立式C型結構設計，剛性好。
8、315噸單柱液壓機(新能源汽車配件生產用）各部件均安裝于機身內，外形整齊美觀，占地小
9、使用：手動/自動

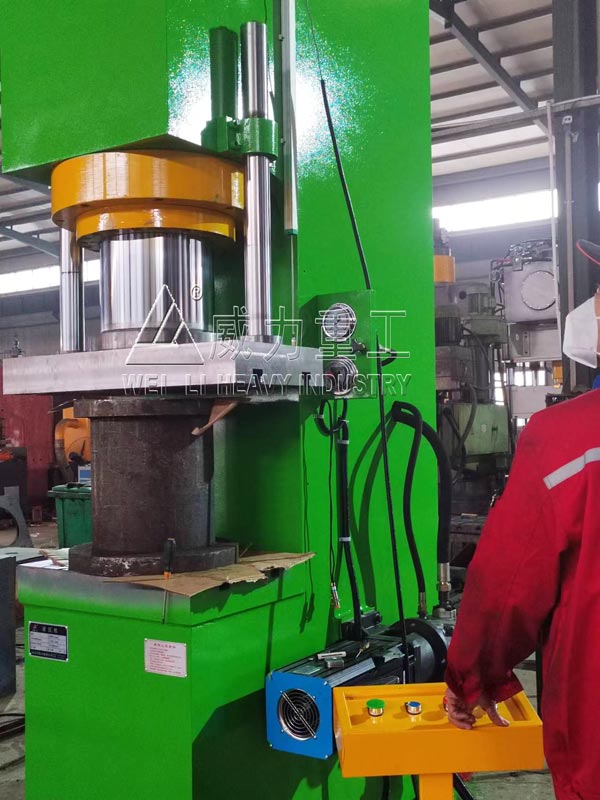

試機：
1、操作者必須首先了解315噸單柱液壓機(新能源汽車配件生產用）的原理結構性能，并按照使用說明書試機;
2、接通電源后，起動一下電機，觀察其旋向是否正確;
3、起動電機，空載試機，按下降或上升按鈕使活塞桿作上、下行程數次〔每次不得超越本機最大行程〕排出系統內的空氣;
4、負荷試機應逐級提高，每次試壓后應檢查各連接部分是否有松動現象，待機器調整正常以后即可投入生產。
注意事項：
1、電器應有接地；
2、315噸單柱液壓機(新能源汽車配件生產用）)在運轉時不能校正模具；
3、油液為46#抗磨液壓油，并經80～100目銅絲過濾后使用，第一次更油時間不得超過兩個月為宜，以后每六個月左右更油一次；
4、315噸單柱液壓機(新能源汽車配件生產用）嚴禁過載超壓使用，液體最高壓力為31.5mpa；
5、在試車和生產時如果發現異常情況應立即停機檢察；
6、工作時，工件放置位置偏心小于10毫米。
